Sistema de montagem de telhado sem trilhos

Nome do produto: Sistema de montagem de telhado sem trilhos

Descrição do produto:

A montagem em telhado sem trilhos Sunpanelution foi projetada para telhas de aço trapezoidais. Pode ser fixada diretamente no telhado sem trilhos de alumínio, sendo a instalação fácil e conveniente.

Breve introdução:

Local de instalação: telhado de zinco trapezoidal

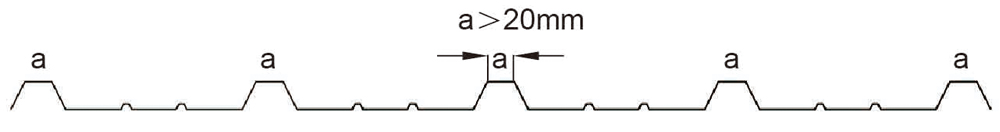

Exigir: “a” deve ser ≥20mm
Altura máxima da construção: até 20 m (≈65 pés).
Material: Alumínio 6005-T5
Garantia: 10 anos de garantia; 25 anos de vida útil.

Guia de instalação:

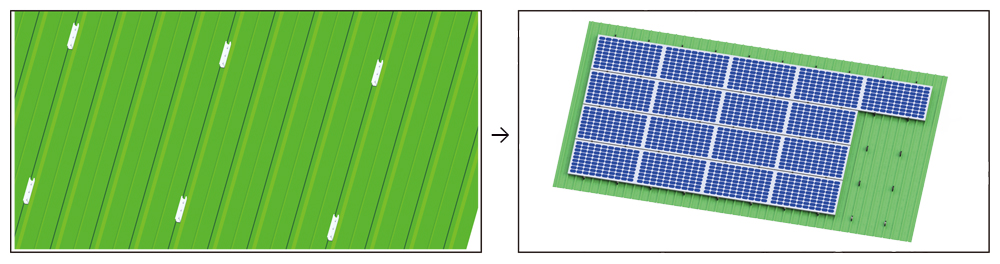

Etapa 1: Instale o gancho de fixação sem trilhos no telhado, conforme o desenho técnico.

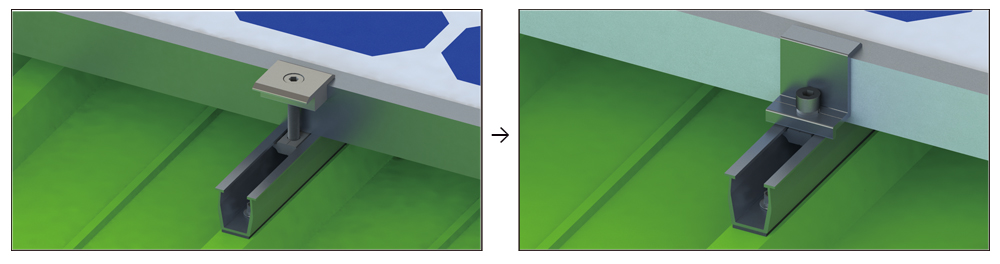

Etapa 2: fixe o painel solar no gancho de fixação sem trilho até terminar.

Detalhe:

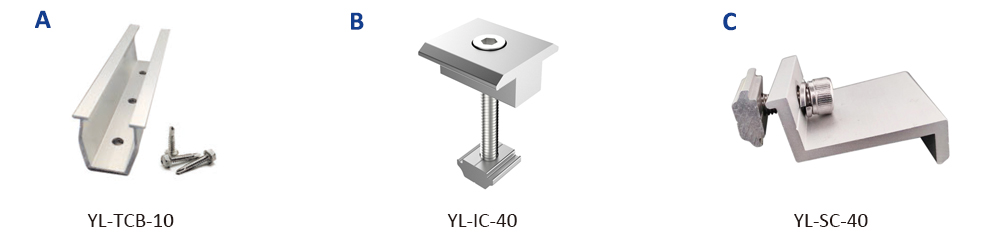

Lista de componentes:

A: Gancho de fixação sem trilhos

B: Grampo médio

C: Grampo final

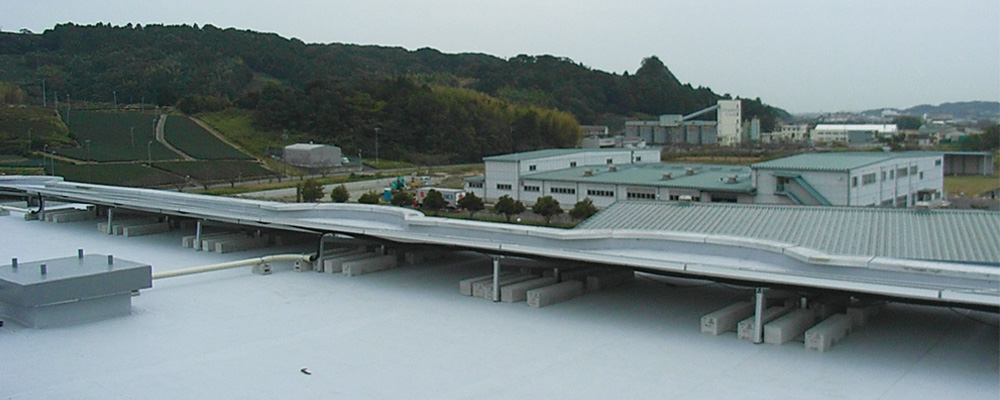

Projeto:
