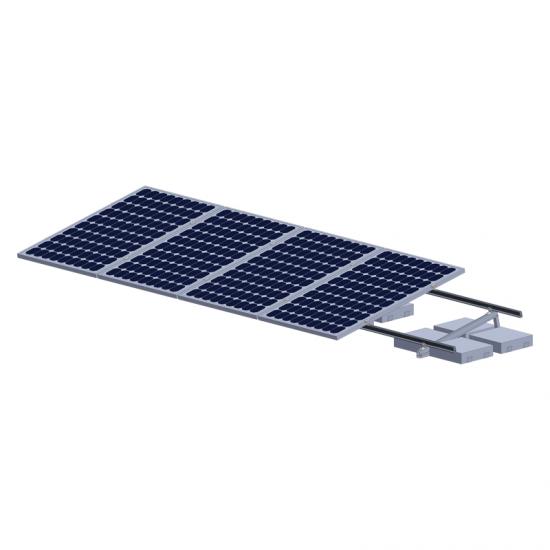

Sistema de montagem de telhado plano com inclinação dupla leste-oeste

Nome do produto: Sistema de montagem de telhado plano com inclinação dupla leste-oeste

Descrição do produto:

Sistema de montagem Sunpanelution Leste Oeste É um design exclusivo, a grande maioria dos sistemas são "sul/norte", o que significa que são orientados sul/norte. Em comparação com o sistema tradicional, a orientação leste-oeste não requer "espaço morto" significativo na instalação, permitindo a instalação de mais painéis solares na mesma área, resultando em maior produção de energia.

Breve introdução:

Leve, prático e durável.

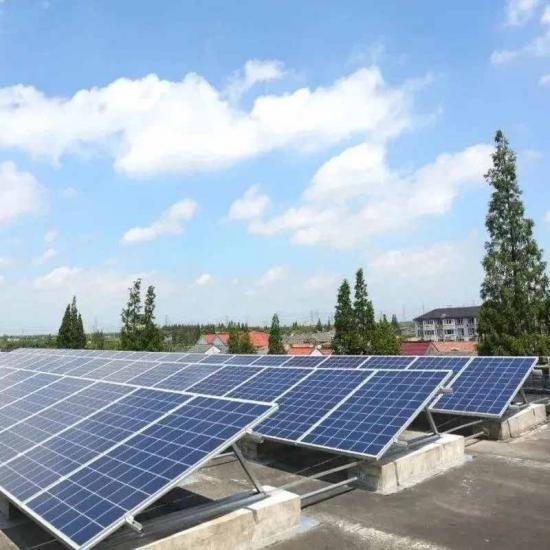

Local de instalação: Telhado plano de concreto ou campo aberto
Ângulo ajustável: 5°-20°
Velocidade máxima do vento: 60 m/s
Carga de neve: 1,4 KN/m²
Material: Alumínio 6005-T5 e Aço Inoxidável 304
Garantia: 10 anos de garantia; 25 anos de vida útil.

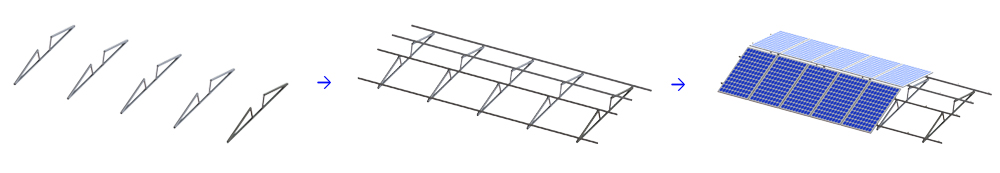

Guia de instalação:

Etapa 1: fixe o suporte triodo pré-montado no telhado plano.

Etapa 2: fixe o trilho solar no suporte do tripé e trave com a braçadeira do trilho.

Etapa 3: Coloque o painel solar no trilho e fixe-o com um grampo solar até terminar.

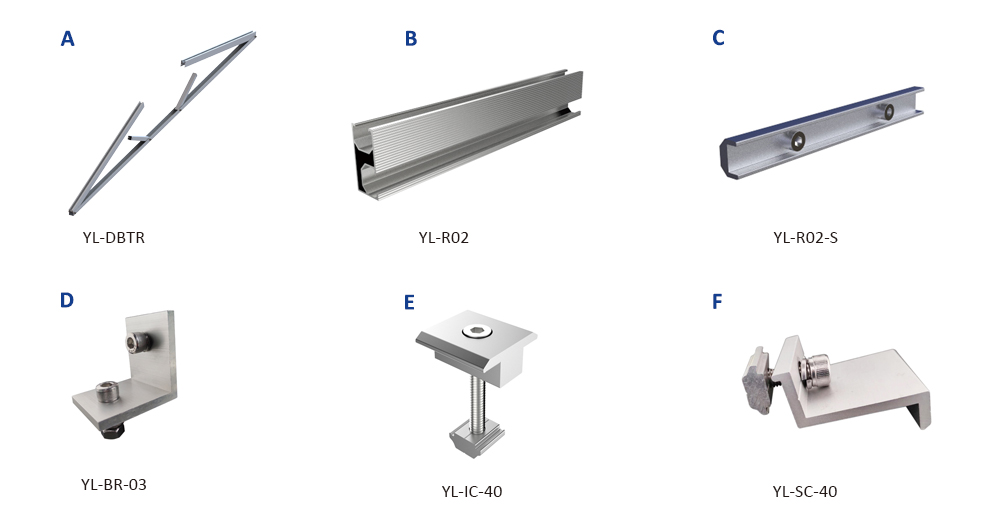

Lista de componentes:

A: Suporte de tripé pré-montado

B: Perfil de trilho de teto de alumínio

C: Junção de trilhos

D: Grampo de trilho

E: Grampo do meio

F: Grampo final

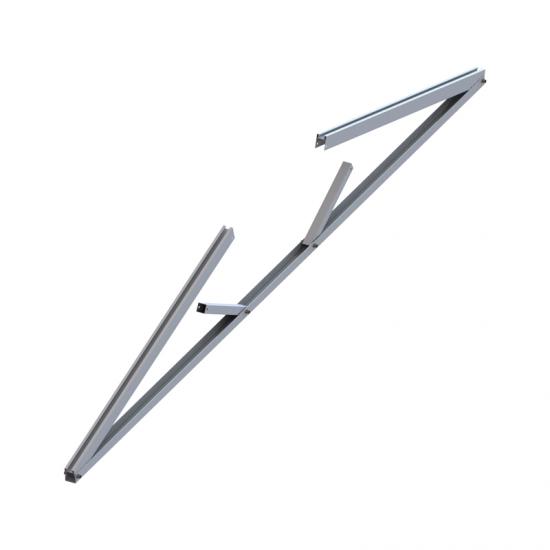

Suporte de tripé pré-montado:

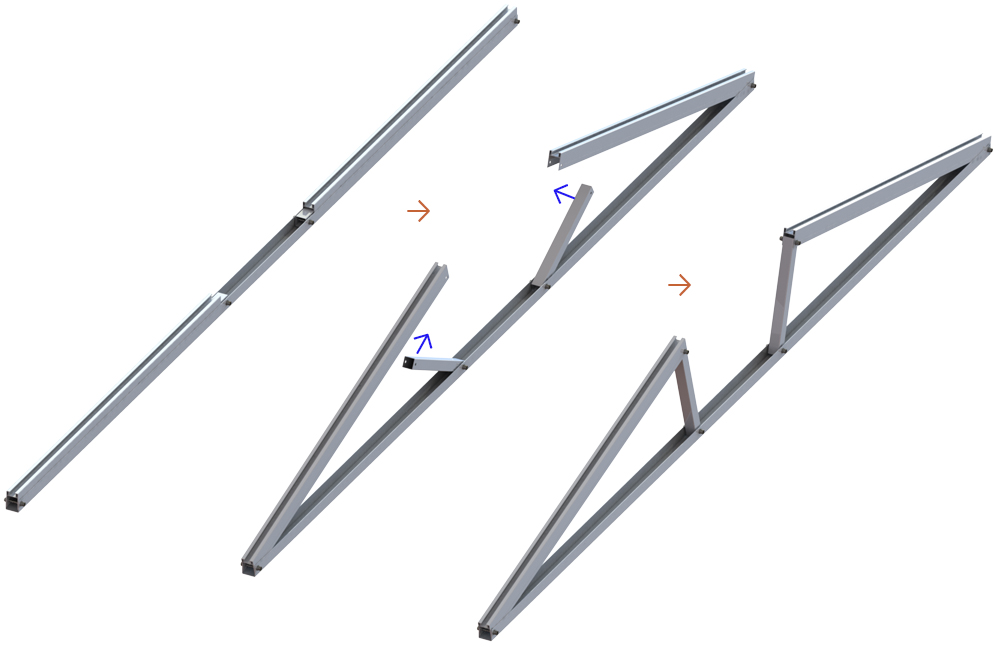

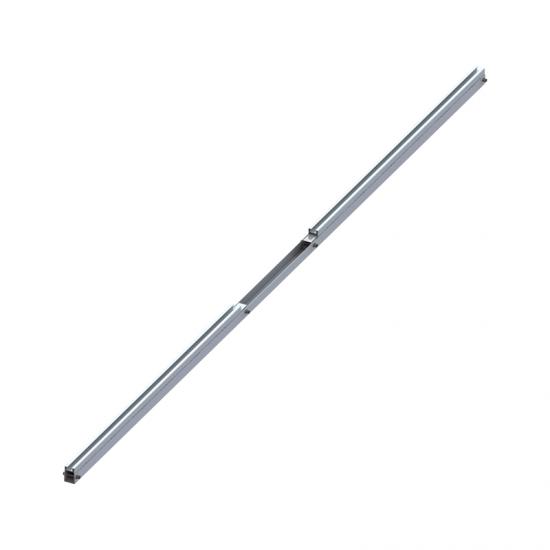

Quando a mercadoria for entregue, o suporte do tripé será embalado como uma linha de corda, você só precisa fixar o terceiro conjunto de parafusos durante a instalação, é uma instalação muito fácil e economiza tempo e custo de mão de obra.

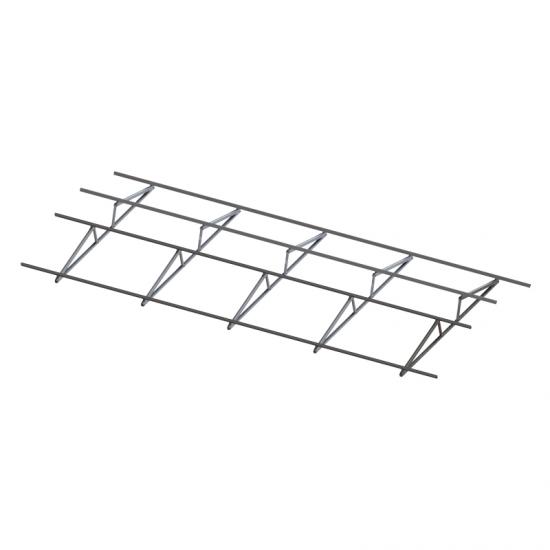

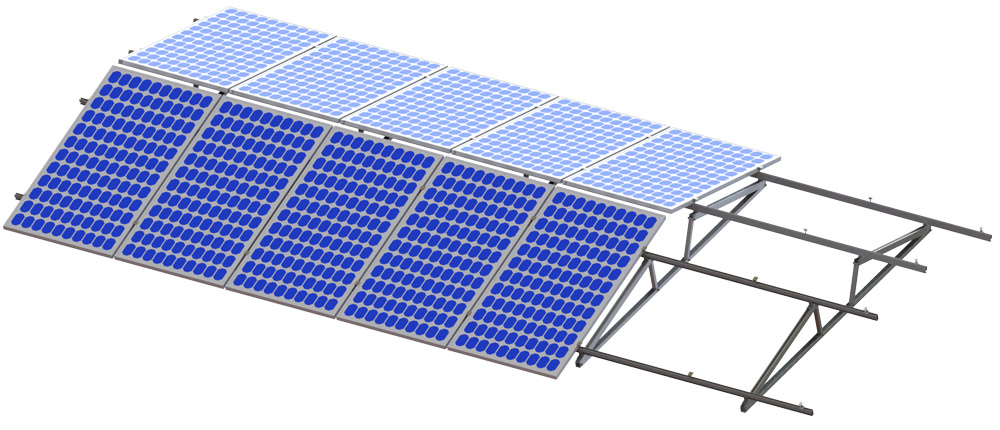

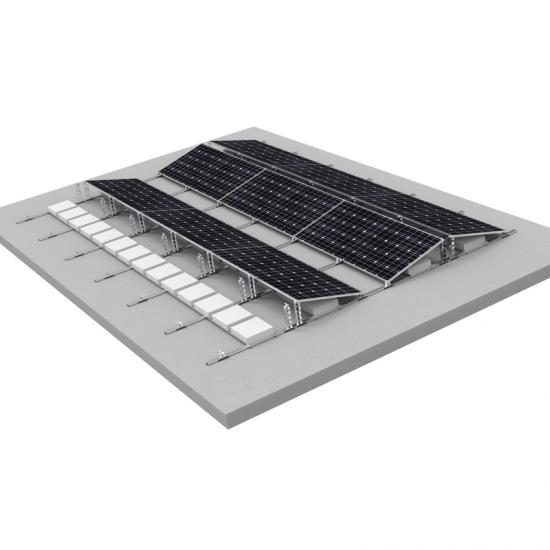

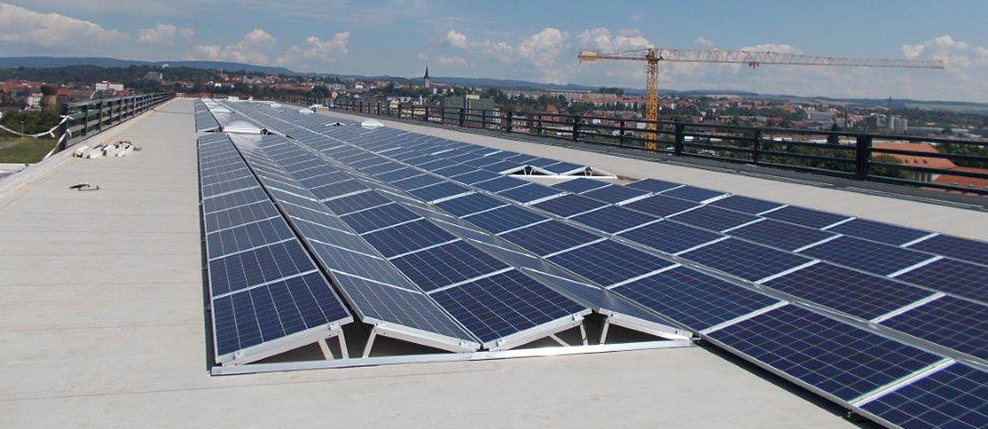

Visão geral do sistema de montagem de telhado solar de inclinação dupla
