Sistema de montagem com lastro em telhado plano

Nome do produto: Sistema de montagem com lastro em telhado plano

Descrição do produto:

O Sistema de Montagem com Lastro Sunpanelution é muito fácil de instalar, sem risco de falhas no telhado. Pode ser usado para instalar módulos solares com ou sem moldura. O suporte do sistema de montagem Sunpanelution tornou os projetos fotovoltaicos de telhados planos mais duráveis, econômicos e confiáveis.

Breve introdução:

Leve, prático e durável.
Local de instalação: Telhado plano de concreto ou campo aberto
Altura máxima da construção: até 20 m (≈65 pés).
Velocidade máxima do vento: 60 m/s
Carga de neve: 1,4 KN/m²
Material: Alumínio 6005-T5 e Aço Inoxidável 304
Garantia: 10 anos de garantia; 25 anos de vida útil.

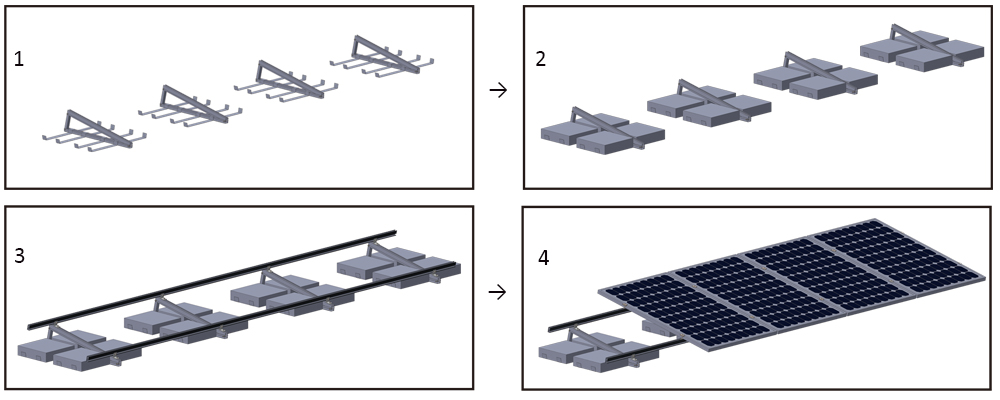

Guia de instalação:

Etapa 1: fixe o suporte do tripé no telhado plano e coloque a bandeja de lastro no suporte.

Etapa 2: Coloque o bloco de concreto na bandeja de lastro.

Etapa 3: fixe o trilho solar no suporte do tripé.

Etapa 4: fixe o painel solar no trilho.

Lista de componentes:

A: Suporte de tripé com lastro

B: Panela de lastro

C: Trilho de teto de alumínio

D: Grampo de trilho

E: Grampo médio

F: Grampo final

Projeto:
